銀行門楣LED顯示系統的設計要素(二）：同步、異步控制詳解

文章出處：三思官網作者：上海三思發表時間：2019-11-01

銀行門楣LED顯示系統為更新廣告內容，門楣屏體須配接一臺電腦。為保證畫面內容更新順暢，需通過合理配置控制系統實現。而在計算機軟件控制上，該類控制系統又劃分為異步控制和同步控制。下面我們詳解在銀行門楣系統中，這兩者的一些主要應用特性。

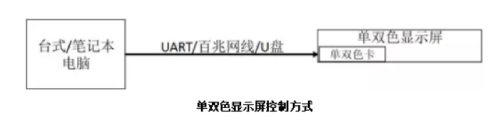

單雙色顯示屏控制方式

同步控制系統

同步控制系統顧名思義，是指與電腦顯示器或其他視頻播放設備以至少60幀/秒的速率保持同步，通過連接這些設備的數字視頻接口來實時顯示金融廣告信息的發布等。

在豐富顯示系統的信息表現力上，該控制系統的字庫滿足門楣LED顯示系統簡單圖文的顯示需求，字庫采用多像素點陣，并提供多種字體選擇。除實時顯示更新內容外，憑借單片機相應的上位機與下位的接口，也可實現簡單的LED顯示屏的實時監控與控制，此外其具有切斷門楣屏電源的功能，以此實現有效節能、提升顯示屏壽命與工作可靠性之效。

其主要特點是：實時性、表現力豐富、操作繁瑣、價格高。

異步控制系統

典型場景描述：假定播放端與電腦的距離保持在不低于80米，處于全戶外的銀行門楣信息發布系統可不定時通過有線、無線的控制方式為門楣屏更新循環往復的顯示信息，并且可分區域控制顯示屏內容，同時充分迎合銀行網點的營業時間，支持定時開關機。

該類通過將計算機編輯好的文字、符號或動畫等顯示信息經過RS232/RS485串行口預先置入控制系統內的方式，稱之為異步控制，即便是計算機關機（脫機）也不受影響外部屏幕顯示。因整體成本低廉、操作便捷、顯示色彩多樣化，現今銀行門楣LED顯示系統多數采用該類控制。

近年來，由于芯片技術的突飛猛進及嵌入式操作系統的廣泛應用，該類脫機控制系統在顯示、控制及處理能力方面得到突破。異步控制除應用于單雙色屏的LED顯示系統外，在高分辨率全彩LED屏幕的顯示控制上也有一定的應用，未來該控制系統或將配合中央控制在金融廣告等領域迅速崛起。

小結

盡管控制系統只占門楣LED顯示系統成本的很小一部分，但其對門楣屏的穩定性與可靠性起著非常重要的作用，符合了銀行門楣LED顯示系統整體性能穩定、低成本、節能的發展方向。
